أهمية المخططات التدفقية FlowCharts في البرمجة للمبتدئين

يوضح هذا المخطط البياني عملية تحديد ما إذا كان العدد المدخل زوجيًا أم فرديًا.

• START :بداية العملية.
• Input Number (إدخال العدد): يطلب من المستخدم إدخال عدد
• Decision (قرار): يفحص العدد المدخل لمعرفة ما إذا كان العدد يقبل القسمة على 2 بدون باقي (إذا كان العدد زوجي).الشرط المستخدم هو If number % 2 == 0.
• تعني Yes إذا تحقق الشرط (أي أن العدد زوجي)، يتم عرض "Even Number" (عدد زوجي).
• تعني No إذا لم يتحقق الشرط (أي أن العدد فردي)، يتم عرض "Odd Number" (عدد فردي).
• END تعني نهاية العملية.

الكود الموافق بلغة بايثون:

def check_even_odd():
    # طلب إدخال العدد من المستخدم
    number = int(input("Please enter a number: "))

    # التحقق مما إذا كان العدد زوجيًا أم فرديًا
    if number % 2 == 0:
        print("العدد زوجي")
    else:
        print("العدد فردي")
​
# بدء تنفيذ الدالة
check_even_odd()

عرفنا في الكود أعلاه دالة check_even_odd التي تحتوي على الخطوات اللازمة للتحقق من نوع العدد هل هو فردي أم زوجي وطلبنا من المستخدم إدخال عدد وحولنا العدد المدخل إلى نوع البيانات integer (عدد صحيح). ثم فحصنا ما إذا كان العدد يقبل القسمة على 2 بدون باقي من خلال الشرط if number % 2 == 0 فإذا كان الشرط صحيحًا، يتم عرض عبارة (العدد زوجي) وإكان الشرط غير صحيح else يتم الانتقال إلى الجزء الآخر من الشرط وعرض عبارة (عدد فردي) ولبدء التنفيذ نستدعي الدالة check_even_odd.

بهذا الشكل، يوضح المخطط التدفقي flowchart والكود المرافق له كيفية تحديد ما إذا كان العدد المدخل زوجيًا أم فرديًا، ويمكن تحقيقه بأي لغة برمجة تريدها.

هناك العديد من الأدوات والمواقع التي تسهّل رسم المخططات التدفقية (الانسيابية) تقدم ميزات مختلفة تساعد المستخدمين على إنشاء مخططات احترافية بسهولة. إليك بعض أفضل الأدوات في إنشاء المخططات التدفقية، وكل منها يقدم ميزات مختلفة تناسب احتياجات متنوعة، سواء كانت للاستخدام الشخصي أو للاستخدام في بيئات العمل. يمكنك تجربة الأدوات المجانية منها لتحديد الأنسب لاحتياجاتك قبل الاشتراك في الخطط المدفوعة.

Lucidchart

يوفر Lucidchart واجهة سهلة الاستخدام تدعم التعاون الفوري عبر الإنترنت. يمكن للمستخدمين إنشاء مخططات تدفقية من أي جهاز بفضل دعمها القائم على السحابة. كما توفر العديد من القوالب والتكاملات مع تطبيقات أخرى مثل Slack وGoogle Drive.

هناك خطة مجانية وخطة مدفوعة تبدأ من 7.95 دولار شهريًا، توفر النسخة المجانية ميزات محدودة، وقد يتطلب الوصول إلى الميزات المتقدمة الاشتراك في النسخة المدفوعة.

Venngage

يوفر Venngage قوالب جاهزة للتخصيص التي تسرّع من عملية إنشاء المخططات. كما يدعم التصميم بدون الحاجة لخبرة سابقة في التصميم.

يوفر خطة مجانية متاحة، والخطة المدفوعة تبدأ من 10 دولارات شهريًا. لتحميل المخططات بجودة عالية أو الوصول إلى ميزات متقدمة، يحتاج المستخدم إلى الاشتراك في الخطة المدفوعة.

Microsoft Visio

Visio هو أداة قوية ومتكاملة ضمن نظام Microsoft Office، مما يجعله خيارًا ممتازًا للشركات التي تستخدم منتجات Microsoft بشكل كبير. وهو يتطلب اشتراكًا مدفوعًا، ويمكن أن يكون مكلفًا لبعض المستخدمين. تبدأ الخطط المدفوعة من 5 دولارات شهريًا.

Creately

يدعم Creately التعاون في الوقت الحقيقي ويتيح للمستخدمين إنشاء المخططات بسرعة باستخدام مجموعة كبيرة من القوالب.تقدم النسخة المجانية ميزات محدودة مقارنة بالنسخة المدفوعة وتبدأ الخطط المدفوعة من 5 دولارات شهريًا.

Cacoo

ما هي لغة Mermaid وما أهميتها في رسم المخططات التدفقية

تستخدم لغة Mermaid النصية لإنشاء الرسوم البيانية البسيطة والمخططات التوضيحية، بما في ذلك الرسوم البيانية لتدفقات البرنامج، والهياكل التنظيمية، والشبكات، وغيرها.وتُستخدم عبر تضمينها في الصفحات والمستندات باستخدام كود المصدر المفتوح. ويمكنك استخدامها في العديد من السياقات التقنية مثل البرمجة، وإدارة المشاريع، والتوثيقات التقنية وغيرها.

على سبيل المثال يمكن رسم خطوات تنفيذ البرنامج التالي

for i in range(1, 6): print(i)

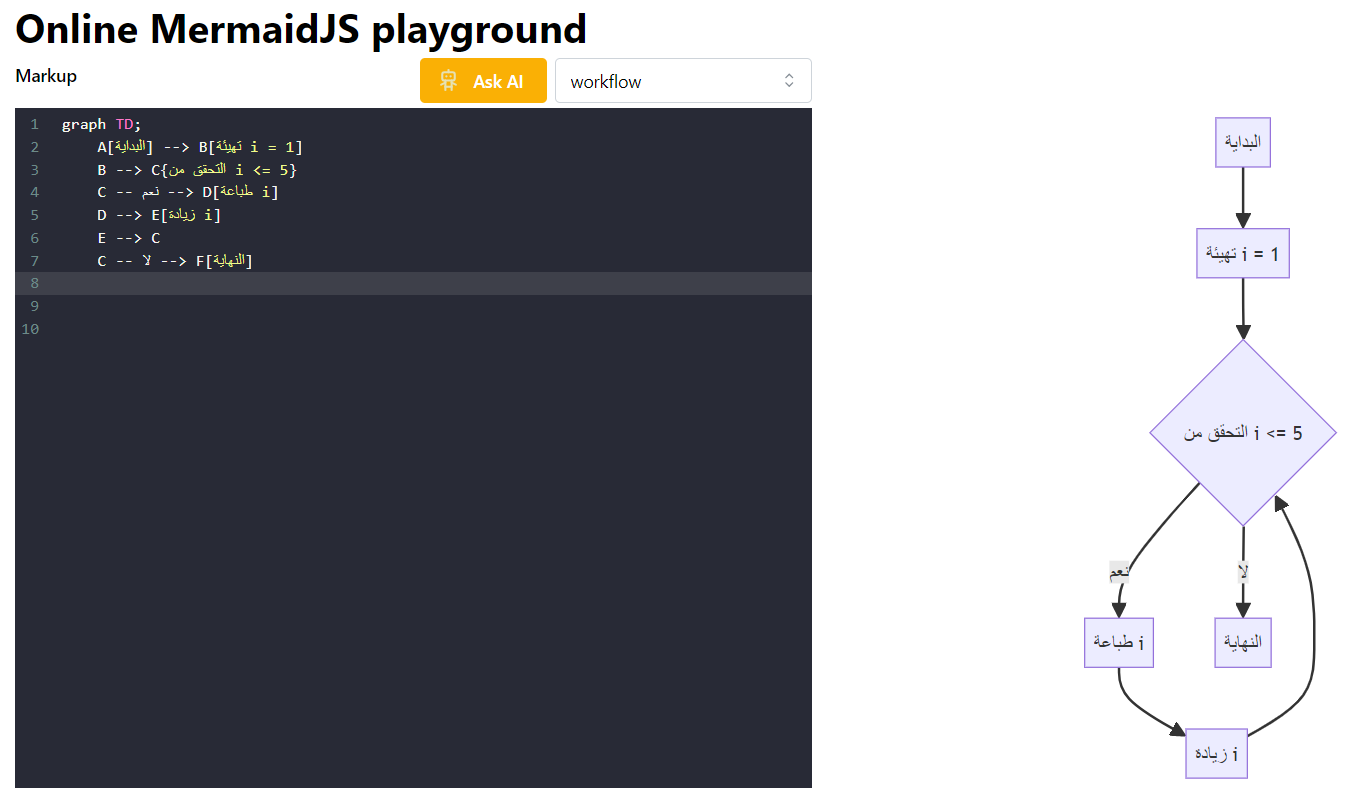

من خلال كود Mermaid  التالي

graph TD; A[البداية] --> B[تهيئة i = 1] B --> C{التحقق من i <= 5} C -- نعم --> D[طباعة i] D --> E[زيادة i] E --> C C -- لا --> F[النهاية]

ويمكنك بسهولة تحويله لمخطط بياني تدفقي باستخدام في أي محرر نصوص يدعم هذه اللغة النصية، مثل Visual Studio Code أو أي محرر آخر أو من خلال منصات على الانترنت مثل منصة Online MermaidJS playground
